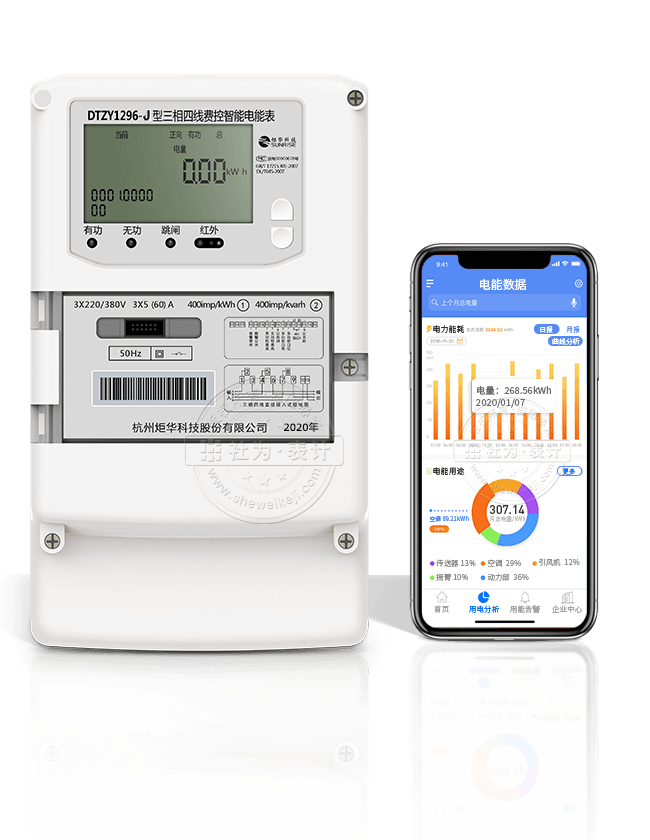

炬华DTZY1296-J三相四线费控智能电能表

一． 概述

三相费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。 该智能电表能精确地计量有功正反向总电能、各费率电能，无功四象限电能，具有有功正反向最大需量记录功能，对有功无功功率、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有分时计量、自动抄表、电量和需量的数据存储、负荷曲线记录、事件数据记录等功能。 该系列电能表采用超大规模数字信号处理芯片、全隔离标准RS485通讯接口和红外通讯、可配置无线通讯模块。大画面宽温液晶显示和ESAM信息安全加密模块等先进技术。制造上运用先进的SMT表面贴装工艺和进口高性能长寿命电子元器件，外壳采用高强度、阻燃环保材料、造型新颖、实用, 具有较高的绝缘强度和耐腐蚀性，是电能信息采集智能电网建设的理想选择。

二． 引用标准

本仪表的综合指标符合GB/T17215.301-2007、DL/T 645-2007标准的要求。通信规约根据客户要求。

三． 主要功能

1. 电量计量功能：量正、反向有功电能，并具有分时计量功能.有功电能量按相应的时段分别累计、存储为总、尖、峰、平、谷电能量，其数据存储在非易失存储器中。

2. 需量记录功能： 测量正向有功最大需量及其出现的日期和时间，并存储带时标的数据。支持记录12个结算日所有最大需量数据。

3. 计时功能：电表采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能；可通过RS485、红外等通信接口进行校时，除广播校时外，校时必须在安全加密方式状态下才能进行。

4. 多种通讯接口：电能表具有1个红外通信接口、1个（或2个）RS-485通信接口和1个无线通信接口。通信接口的物理层相互独立。

5. 费率和时段日历、时钟和费率时段可通过 RS-485、红外数据接口等进行设置和调整；具有两套日时段表，每套日时段表最多能设置8个日时段表,每日可编程设置 4种费率、最多14个时段，时段设置的最小时间间隔为15分钟，时段可跨越零点设置。

6. 费控功能：智能电表的费控功能通过RS-485设置实现。对电能表的操作需要通过严格的ESAM模块等安全认证，该ESAM模块的加密算法采用国密算法，确保数据传输安全可靠。

四. 产品主要技术指标

1. 工作电压：正常工作电压:0.8Un～1.15Un；极限工作电压:0.0Un～1.15Un。

2. 正常工作温度：-10℃～45℃（户内）、-25℃～60℃（户外）。

3. 极限工作温度：-25℃～60℃（户内）、-40℃～70℃（户外）。

4. 相对湿度：≤95%RH。

5. 频率：50Hz。

6. 日计时误差:≤0.5s/d(23℃±2℃)。

7. 潜动：具有防潜动逻辑设计在规定时间内部不产生多于一个的脉冲输出。
