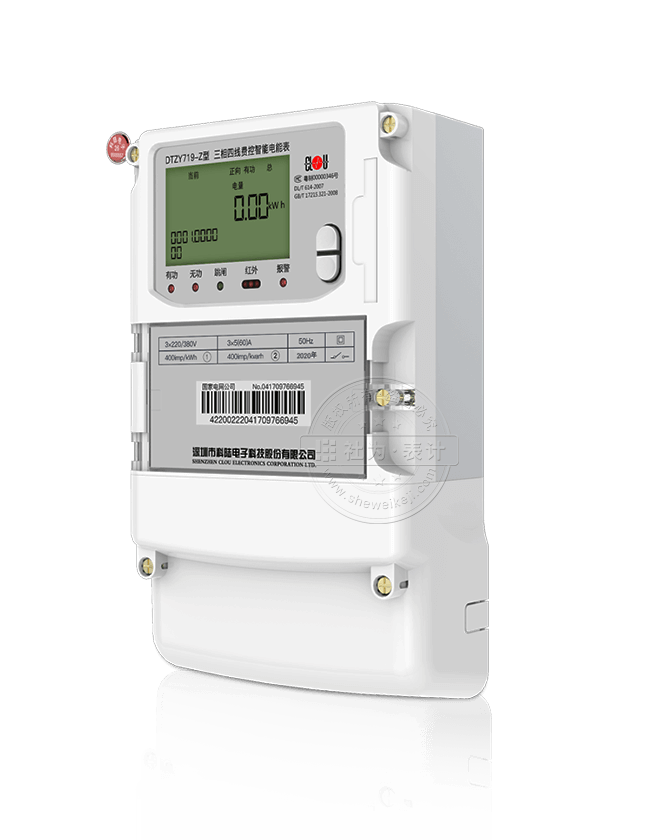

深圳科陆DTZY719-Z三相四线远程费控智能电能表(载波)

一． 概述

DTZY/DSZY719(-Z/-G/-J)三相四线/三相三线费控智能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。它集计量、监控、报警、显示、谐波测量、费控、冻结、控制、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序、跳合闸、负荷开关误动作、恒定磁场干扰、电源异常等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。它是实现配电管理现代化的重要组成部分，也是电力负荷管理系统的配套终端产品，与电力负荷管理主站配合可实现负荷的监测，是电力营销自动化系统中具有较高的实用价值的终端产品；而且，具备多种扩展功能。该表计适用于各电厂、变电站、计量关口和企事业单位。
根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表 特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW 1827-2013《三相智能电能表技术规范》、Q/GDW 1356-2013《三相智能电能表型式规范》、Q/GDW 1354-2013《智能电能表功能规范》、Q/GDW 1365-2013《智能电能表信息交换安全认证技术规范》等设计制造。

二． 主要功能

1. 电能计量：具有正向有功、反向有功、四象限无功电能计量功能，并可以据此设置组合有功和组合无功电能。

2.测量：测量双向最大需量、分时段最大需量及其出现的日期和时间，并存储带时标的数据。

3. 时钟、时段及费率功能：具有2套时区表，可配置2套时区表切换时间;具有2套日时段表，可配置2套日时段表切换时间;可以配置公共假日时段;可以配置周休日和周休日选择的日时段表号。

4.负荷控制：可负荷记录内容可以从“电压、电流、频率”、“有、无功功率”、“功率因数”、“有、无功总电能”、“四象限无功总电能”、“当前需量”六类数据项中任意组合选择。负荷记录间隔时间可设置，每类负荷间隔时间可以相同，也可以不同。

5. 远程费控：1)电费计算在远程售电系统中完成，表内不存储、显示与电费、电价相关信息。电能表接收远程售电系统下发的拉闸、允许合闸等指令。

2)在保证安全的情况下，可通过虚拟介质对电能表内的用电参数进行设置；不提倡通过载波通信信道实现费率时段表等用电参数的远程预置。

3)安全认证加密要求:通过虚拟介质对电能表进行参数设置、下发远程控制命令操作时，需通过严格安全认证，以确保数据传输安全可靠。

6.停电抄表：可停电后,可以通过按键唤醒电表抄表，也可以通过红外通讯口唤醒电表，以便用抄表器抄表。

7. 事件记录：DDSY720-LC2支持记录最近10条的装置掉电事件记录、最近10条的充值记录以及最近10条的负载拉闸事件记录。

8.通信：电能表具有1个红外通信接口、1个或2个RS485通信接口、1个载波通信（或微功率无线通信、无线公网通信）接口，具体RS485通信接口数量以及带不带模块接口以实际发货为准。各通信口在物理层相互独立，一种通信信道的损坏不影响另一信道。另外，通信接口和电能表内部电路实行电气隔离，有失效保护电路。

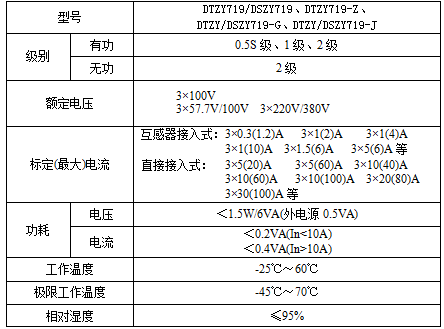

三. 产品主要技术指标

深圳科陆DTZY719-Z三相四线远程费控智能电能表
