华立DTZY545-J三相四线费控智能电能表

一． 概述

DTZY545型三相费控智能电能表（以下简称"仪表"）是华立仪表集团股份有限公司为满足国家电网公司智能电网建设需要而开发的高精度的费控智能仪表。该仪表是多功能意义上的电能表，是在电能计量基础上重点扩展了信息存储及处理、实时监测、自动控制、信息交互等功能，这些功能都是围绕坚强智能电网建设而增加的，以满足电能计量、营销管理、客户服务为目的。

二． 引用标准

本仪表的综合指标符合GB/T17215.301-2007、DL/T 645-2007标准的要求。通信规约根据客户要求。

三． 主要功能

1. 电量计量功能：正、反向有功电能计量，正、反向无功及四象限电能计量。

2. 最大需量记录功能：记录正反向有功的总最大需量及发生时间，正反向无功的总最大需量及其发生时间，且以上均可转存记录上月及上上月。

3. 实时参数检测：可实时测量并计算各相的电压、电流、功率因数、有功功率、无功功率、视在功率、电网频率、表内温度、当前有功需量及当前无功需量等数据。

4. 多种通讯接口：仪表有一路RS485接口、远红外通讯口,可同时通过RS485、红外进行通信，真正实现两路同时通讯而互不干扰。

5. 报警功能：三种故障报警方式：LCD故障显示、LED光控报警指示、蜂鸣器声控报警。用户可预先对事件选择不同报警方式报警提示。

6. 显示功能：（1）液晶显示：数值显示位数8位，电能和需量的显示小数位可以设置。上电先全屏显示20秒自检 （2）有功脉冲指示灯：红色，平时灭，计量有功电能时闪烁；无功脉冲指示灯：红色，平时灭，计量无功电能时闪烁；跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

四. 产品主要技术指标

1. 工作电压：正常工作电压:0.8Un～1.2Un；极限工作电压:0.7Un～1.3Un。

2. 正常工作温度：-25℃～60℃。

3. 极限工作温度：-40℃～70℃。

4. 相对湿度：≤95%RH。

5. 频率：50Hz。

6. 日计时误差:≤0.5s/d(23℃±2℃)。

7. 潜动：具有防潜动逻辑设计在规定时间内部不产生多于一个的脉冲输出。

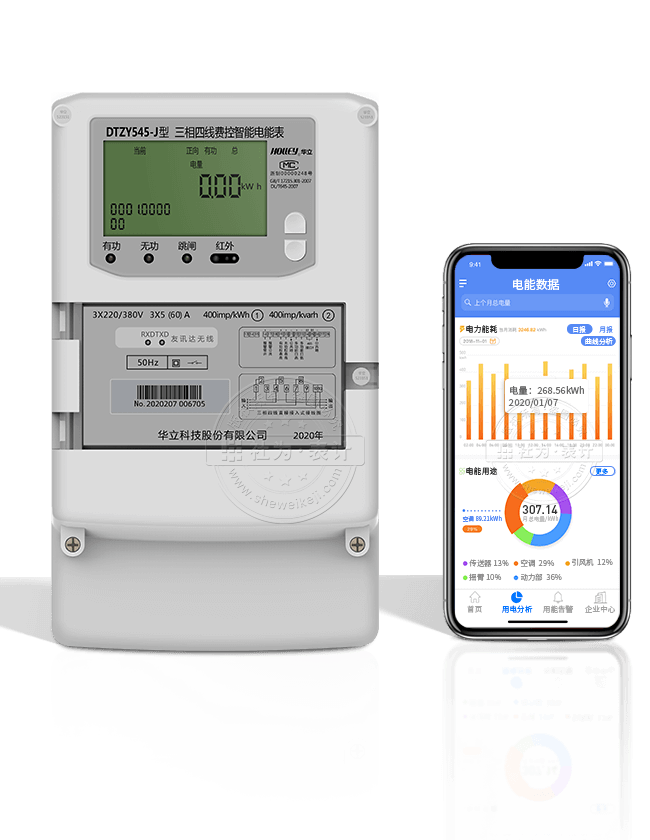

华立DDTZY545-J型三相电子式电能表图
