一、概述

DSSD5型和DTSD5型三相电子式多功能电能表系列产品博采国际上众家之长，结合华隆科技在我国多功能电能表行业多年的设计开发及大量的现在运行经验，采用现代微电子技术、计算机技术、电测量技术、数据通讯技术以及先进的SMT制造工艺研制而成，是本公司推向市场的新一代电能计量装置。我们对改型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。同时采用了更加先进的电流电压采样技术和算法，使得计量的精度得到了很大的飙升。各相技术指标符合《GB/T17883-1999》，《GB/T17882-1999》，《GB/T17215-1999》，《GB/T614-1999》，《GB/T645-1999》等国家标准以及行业标准，具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。

二、结构件及外观

电能表外壳保证了双重绝缘并符合相关标准中关于防尘、防水、阻燃、防护的有关指标，在使用寿命中止后可再次回收利用。能抗紫外线照射，外形美观，结构合理，安装方便。外形及安装尺寸完全兼容原型电能表。

三、电能表运行显示状态

电能表运行中具有3种显示状态，即自动轮显状态，根据设定的时间滚动显示；按键轮显状态，通过按键逐项显示预先设置的数据项目；内部索引号显示状态，按照表内部实际的显示序号进行显示；分别详述如下：

a、自动轮显状态

电能表在正常运行情况下，处于自动轮显状态。轮显项目、轮显时间、轮显序号可由用户自行设定。轮显项目可通过掌上机或PC机设定，最大可选显示项目为128项；轮显时间可设置成1～99秒，以适应各用户的不同要求；轮显序号可由用户自行确定，从1～255均可，并可重复设置。

在用户无特殊要求的情况下，出厂时每项显示时间设置为8秒钟。

b、按键轮显状态

按电能表的读数按钮（上翻键或下翻键），每按一次，显示一项，显示的项目可以由用户进行设置，如其间未按键，显示3分钟后自动返回自动轮显。当按住按钮(不松开)约4秒钟，进入管理数据显示状态，用户可查看时段等管理信息，当显示完管理数据的最后一项数据后，返回运行自动轮显状态。在显示管理数据（附表B的数据）时，也可按读数键，每按一次，显示一项，如其间未按键，显示3分钟后自动返回自动轮显状态。

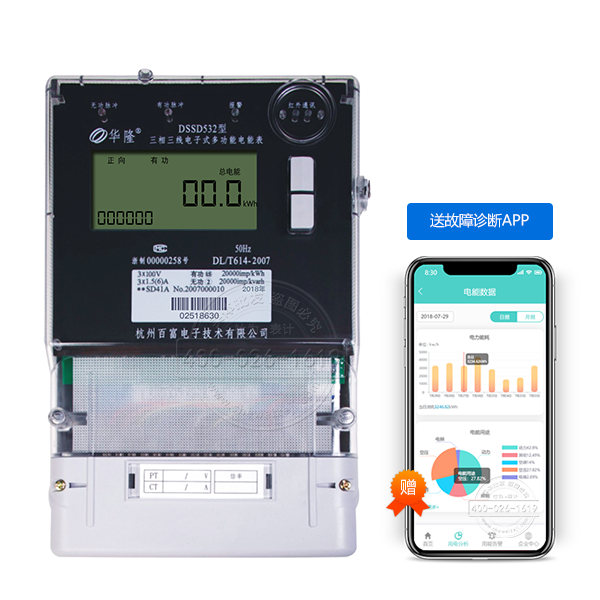

华隆DSSD5、DTSD5三相电子式多功能电能表实拍图
