浩宁达DTSD22/DSSD22型电子式三相多功能电能表
发表时间：2021-09-29 09:54:45 编辑：社为表计 浏览量：1945次 分享到：
浩宁达DTSD22/DSSD22型电子式三相多功能电能表
1.1概述
DTSD22/DSSD22型电子式三相多功能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215–2002《1级和2级静止式交流有功电能表》、GB/T 17883–1999《0.2S级和0.5S级静止式交流有功电度表》国家标准和DL/T 614–1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645–1997《多功能表通信规约》的要求。
该表能计量各个方向的有功、无功电量及需量，并具有双485通讯、手动及红外停电唤醒等功能，它性能稳定、准确度高、操作方便。
1.2 技术指标
规格型号与脉冲常数对照表
|
型 号 |
类 别 |
参比电压Un (V) |
额定电流In (A) |
有功脉冲常数(imp/kWh) |
无功脉冲常数(imp/kvarh) |
|
DT(S)SD22 |
三相三线 |
3×100 |
3×1.5(6) |
12800 |
12800 |
|
DT(S)SD22 |
三相四线 |
3×57.7/100 |
3×1.5(6) |
12800 |
12800 |
|
3×220/380 |
3×1.5(6) |
6400 |
6400 |
||
|
3×5(10) |
1600 |
1600 |
|||
|
3×5(20) |
1600 |
1600 |
|||
|
3×10(40) |
800 |
800 |
准确度等级 有功0.5级 1.0级 无功2.0级
额定频率 50Hz
起动电流 有功 0.001In (0.5级) 0.002In(1.0级) 无功 0.003In (2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 293mm
重量 约2.4kg
电气参数
|
正常工作电压 |
0.8Un～1.1Un |
|
极限工作电压 |
0.75Un～1.2Un |
|
电压线路功耗 |
≤ 2W和5VA |
|
电流线路功耗 |
＜1VA |
|
数据备份电池电压 |
3.6VDC |
|
停电抄表电池电压 |
6.0VDC |
费率工作参数
|
时钟准确度(日误差) |
≤ 0.5S |
|
电池容量 |
≥ 1000mAh |
|
停电后数据保存时间 |
≥ 10年(用新电池) |
气候条件
|
正常工作温度 |
-20℃～+50℃ |
|
极限工作温度 |
-30℃～+60℃ |
|
存贮和运输温度 |
-40℃～+70℃ |
|
存储和工作湿度 |
≤ 85% |
技术参数
|
费率数 |
4 |
|
时段数 |
12 |
|
计度范围 |
0～999999.99 kWh , 0～999999.99 kvarh |
|
显 示 |
液晶 |
|
通讯波特率 |
RS485①口：1200bps～9600 bps、RS485②口：1200bps 红外接口：1200bps |
|
通讯规约 |
《DL/T645-1997多功能电能表通信规约》或威胜规约 |

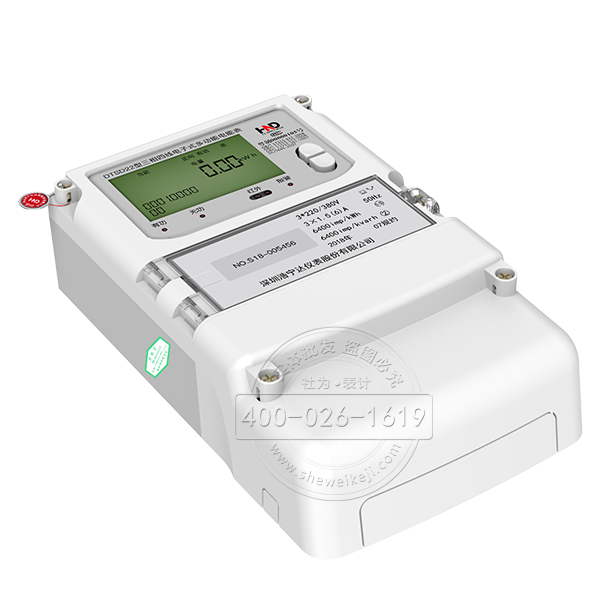

浩宁达DTSD22/DSSD22型电子式三相多功能电能表实拍图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
