社为表计DTS8500-NF三相导轨式远程预付费智能电表|1级
发表时间：2022-08-01 15:32:16 编辑：社为表计 浏览量：16778次 分享到：
社为表计DTS8500-NF三相导轨式远程预付费智能电表|1级
一、概述
三相导轨式费控智能电能表（以下简称电能表）是本公司集多年的电表设计经验，所推出的新一代高科技电能计量产品。该电能表采用LCD显示，可进行时钟、费率时段设置，并具有电能脉冲输出，红外线功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。并具备内部通断功能，内置80A磁保持继电器，可远程控制电能表拉合闸，配合用电管理系统能够实现预付费、后付费等功能。
该电能表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国际GB/T17215.321-2008、电力行业DL/T645-2007对电能表的各项技术要求。
二、产品规格
|
产品系列 |
准确度等级 |
额定电压 |
电流规格 |
脉冲常数 |
|
三相导轨式费控智能电能表 |
1级 |
220V |
1.5(6)A |
6400imp/kWh |
|
5(40)A |
800imp/kWh |
|||
|
20(80)A |
400imp/kWh |
三、技术参数
|
项目 |
技术指标 |
|
|
准确度等级 |
1级 |
|
|
参比电压 |
220V |
|
|
电流规格 |
1.5(6)A、5(40)A、20(80)A |
|
|
工作电压 |
正常工作电压范围：0.9～1.1Un极限工作电压范围：0.7～1.2Un |
|
|
参比频率 |
50Hz或60Hz(±2.5Hz) |
|
|
潜动 |
硬件防潜动逻辑电路 |
|
|
起动电流 |
直接接入 |
0.004Ib |
|
功耗 |
电压线路 |
≤5VA |
|
电流线路 |
<4VA |
|
|
脉冲输出 |
脉冲宽度：80ms±20ms；光耦隔离，集电极开路输出 |
|
|
通讯 |
RS485接口、红外通讯，DL/T 645-2007规约 |
|
|
时钟误差 |
≤0.5s/d |
|
|
温度范围 |
正常工作温度：-10℃~+45℃ 极限工作温度：-25℃～+55℃ 存储温度： -25℃～+70℃ |
|
|
相对湿度 |
≤75%(年平均) |
|
|
平均无故障工作时间 |
≥50000h |
|
|
外形尺寸（W×D×H） |
126×103×76(mm) |
|

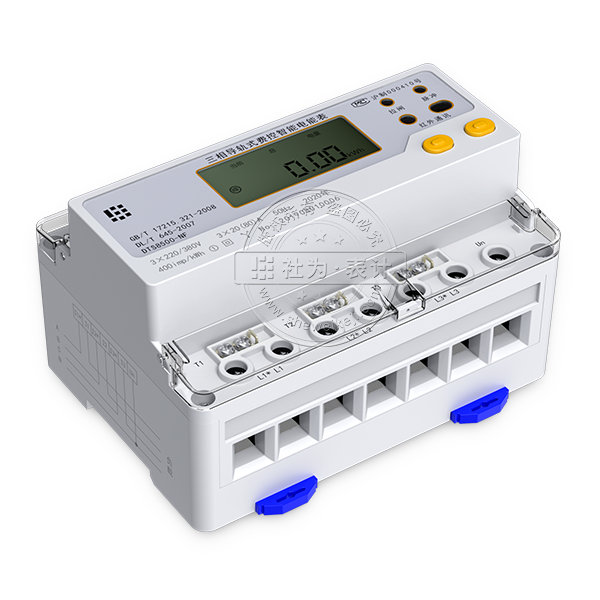

社为表计DTS8500-NF电表图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
