科陆DTSD719-G2三相四线数字化电能表

概述
DTSD719-G2三相四线数字化电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品,适用于数字化变电站,是电力负荷管理系统的配套终端产品,与电力负荷管理主站配合可实现负荷的监测,也是电力营销自动化系统中具有较高实用价值的终端产品。它以MCU+DSP技术为基础,采用当今最新集成电路技术设计制造。主要符合以下标准: GB/T 17215.301-2007《多功能电能表 特殊要求》 GB/T15284-2002《多费率电能表 特殊要求》 DL/T614-2007《多功能电能表》 DL/T645-2007《多功能电能表通信协议》 IEC61850-8-1 变电站通信网络和系统 第8-1部分 IEC61850-9-1 变电站通信网络和系统 第9-1部分 IEC61850-9-2 变电站通信网络和系统 第9-2部分
工作原理简述
本产品由网络模块、高速数据处理器、实时时钟、数据接口设备组成。在高速数据处理器的控制下,通过网络模块采集合并单元的数字量输入获得有功电量、无功电量、功率、电压、电流、功率因数、电网频率等实时测量参数,并依据相应费率和需量等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换。

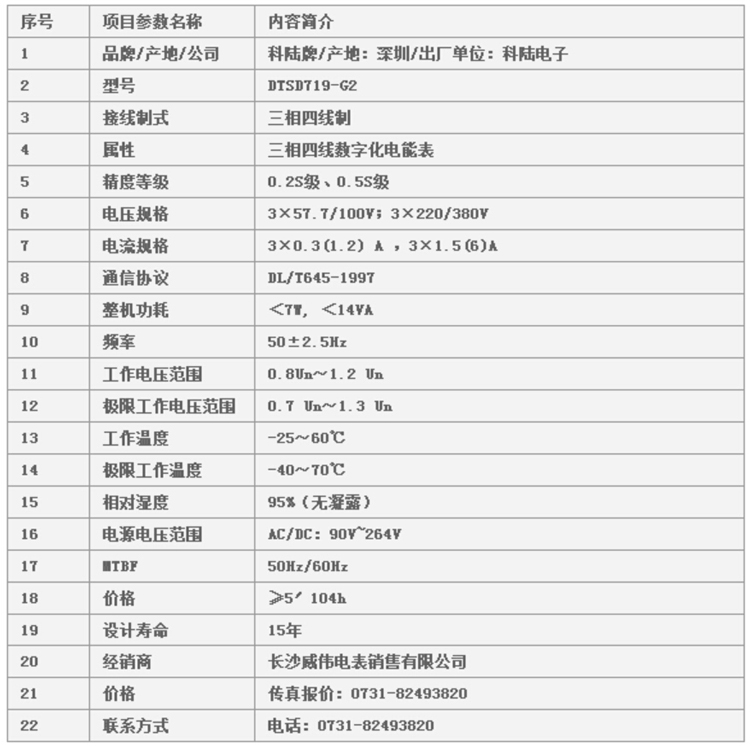

主要技术参数表

时钟准确度
日计时误差:≤0.5s/d
实时时钟电池
标称电压:3.6V 标称容量:≥1.20Ah 工作温度范围:-60℃~+85℃ 停电后数据保存时间:≥15年
停电抄表电池
标称电压:3.6V 标称容量:≥1.20Ah 工作温度范围:-60℃~+85℃
光耦脉冲输出

其它数据



科陆DTSD719-G2三相四线数字化电能表图

注:想要了解更多说明书详情,请点击上面的 说明书下载 按钮,下载查看,谢谢!
