工作原理

多功能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

DSSD51/DTSD51型系列三相电子式多功能电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再由A/D转换器变成数字信号，送到CPU1进行运算处理。由于采用了16位A/D转换器，使得电压电流采样分辨率大为提高，同时由于双CPU的应用，使得用于电能计算的CPU1有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善，增强了产品的竞争力。

图中的CPU2用于分时计费和处理各种输入输出数据，通过串行接口将电能计算专用CPU1的数据读出，并根据预先设定的时段完成分时有、无功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或双485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。

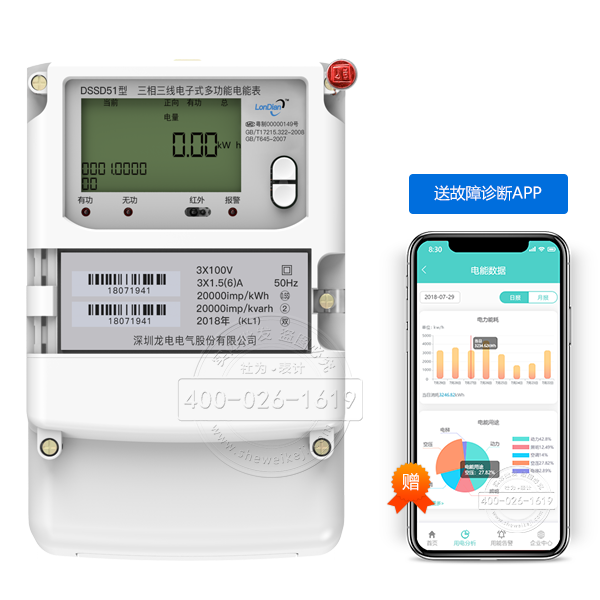

龙电DSSD51/DTSD51型 三相电子式多功能电能表实拍图
