1 概述

DTSD51/DSSD51 L/LT/LZ、DTSF51/DSSF51 L三相电子式电能表（以下简称L系列电能表）是采用功能模块化、硬件模块化、软件模块化的设计思想，所设计开发的一种系列电能表。L系列电能表可根据用户的不同要求，采用不同的功能模块、硬件模块、软件模块，为用户提供具有适用于低压变压台的台区考核仪表，适用于中小用户的复费率电能表，适用于普通、非普通工业三相计量点考核的多功能电能表，采用不同的通讯模块可将通讯方式扩展为485通讯、载波通讯、GPRS等通讯方式。

L系列电能表是根据国家有关技术标准、规程和广大电力用户的实际要求，采用先进技术设计的新型多功能智能电能表，具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点，可准确、快捷地对各类电参数进行测量计算，达到比较先进的水平。

该表性能指标符合DL/T614-1997《多功能电能表》标准、GB/T17883-1999《0.2S级和0.5级静止式交流有功电度表》和GB/T15284-2002《复费率（分时）电度表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T645—1997《多功能表通信规约》的要求。

2 功能及特点

2.1 计量功能

2.1.1 分时计量正向有功电能（有功计量方式可设置），并存储其数据；

2.1.2 可计量反向有功电能，并存储其数据；

2.1.3 可计量正、反向无功电能（无功计量方式可设置），并存储其数据；

2.1.4 分时计量正向有功最大需量及发生时间，并存储其数据；

2.1.5 分相计量A、B、C相有功电能，并存储其数据；

2.1.6 分相计量A、B、C相无功电能；

2.1.7 计量1—12个月用电量。

2.2 复费率功能

2.2.1 可编程4种费率，10个时段，2套日时段表，2个时区；

2.2.2 内置硬时钟具有日历、计时和自动闰年功能。

2.3 显示功能

2.3.1通过LCD显示电表的运行状态、各种参数设置情况和各种计量数据；

2.3.2具有参数自动轮显功能，轮显的参数（不超过30项）及顺序可设置；

2.3.3液晶显示，在－20℃～+55℃温度范围内能清晰显示；

2.3.4用遥控器可查看任意一项数据内容。

2.4 通讯功能

2.4.1电能表具有一个RS485接口和一个红外通讯接口，PC机或掌上电脑可同时通过两个通讯接口与电能表进行通讯，互不干扰；

2.4.2 RS485接口与电能表内部实行电气隔离，并设计有防雷击电路；

2.4.3 通讯规约参照DL/T 645-1997。

2.5 输出功能

2.5.1 具有有功和无功脉冲测试口输出功能，并具有有功和无功远动脉冲输出功能（可选项）；

2.5.2 具有1Hz时钟输出；

2.5.3 远动输出脉冲宽度80ms±20ms 。

2.6 事件记录功能

2.6.1 实时测量A、B、C三相电压、电流有效值及功率、功率因数和当前频率；

2.6.2 具有失压、断相、电压合格率、停电、编程、需量清零等事件记录功能；

2.7 特殊功能

2.7.1 具有停电按钮唤醒功能，并可实现停电红外抄表；

2.7.2 具有故障信息提示、报警功能；

2.7.3 具有测量中性线电流功能;

2.7.4 具有记录2天内整点考核量冻结功能（包括电压、电流、总有功功率、总功率因数）；

2.8 电能冻结功能

每日过零点时，电能表将当时的正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能冻结，并记录当时的时间标识（月.日.时.分），同时电能表也可以接收广播冻结命令，将当时时刻的正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能冻结，并记录当时的时间标识（月.日.时.分），两种冻结量存储在同一地址空间，使用相同的通信标识及显示号，具体的区分以冻结的时间来区分（对应液晶显示号9. ~ 9.30）；

注：按照《多功能电能表通信规约》（DL/T645—1997）扩展功能码19发即时冻结命令：

68  99  99  99  99  99  99  68  19  00  CS  16。

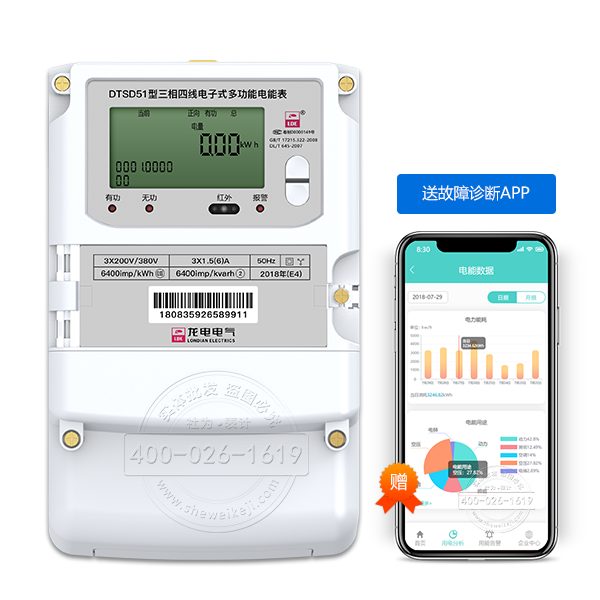

龙电DTSD51/DSSD51 L系列|DTSF51/DSSF51 L三相电子式电能表实拍图
