林洋DSSD71/DTSD71型电子式三相多功能电能表

一、概述

DSSD71型和DTSD71型电子式三相多功能电能表系列产品博采国际上众家之长，结合林洋科技在我国多功能电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是本公司推向市场的新一代电能计量装置。我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。各项技术指标符合《GB/T 17883-1999》、《GB/T 17882-1999》、《GB/T 17215-2002》、《DL/T 614-1997》、《DL/T 645-1997》等国家标准以及行业标准。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。

二、该电能表具有如下主要功能：

1、 计量双向有、无功，四象限无功。存储12个抄表周期的累计电量。

2、 计量并存储12个抄表周期的总及分相、分费率的电量。

3、 全天最多可设置4个费率、24个时段，最多可设置2套日时段表，全年最多可设置14个时区。节假日、周休日的日时段表用户可自行设置。可设置备用时段费率，准确定点进行费率的切换。

4、 双向有、无功，四象限无功的最大需量的测定和存储，保存12个抄表周期的双向有、无功总及分费率最大需量和发生时间；保存2个抄表周期的四象限无功总及分费率最大需量。

5、 各种电参数瞬时量的测量（电压/电流/有无功功率/视在功率/功率因数/频率等）。

6、 对电量、需量、参变量均进行带CRC校验的多重备份。

7、 用户可自定义最多40个轮显项目，可随意调整轮显顺序。

8、 支持按键唤醒和激光唤醒，唤醒的同时支持红外的数据通信，方便进行自动化抄表。

9、 失压、全失压、电流严重不平衡、断相判断及相应的事件记录功能，保存10次的事件量。

10、具有电量清零事件记录功能，保存10次的事件量。

11、记录产生反向有功时的日期及当时的有功总电量，保存10次的事件量。

12、编程事件记录，保存10次的编程时间及类型。

13、光报警功能，用户可配制多种报警方式。

14、脉冲输出功能，可灵活设置输出的脉冲类型，当设置成电能脉冲时可用于校表。

15、符合多种规约的通信功能。

注：本说明书为了满足通用性，对该表已经设计的所有功能进行了描述。随着本公司对此产品的不断升级、更新以及为了符合各地用户的不同需求，本公司不保证所有运行的以及销售的电能表全部与此版本说明书描述相符。本公司对此说明书具有唯一解释权。

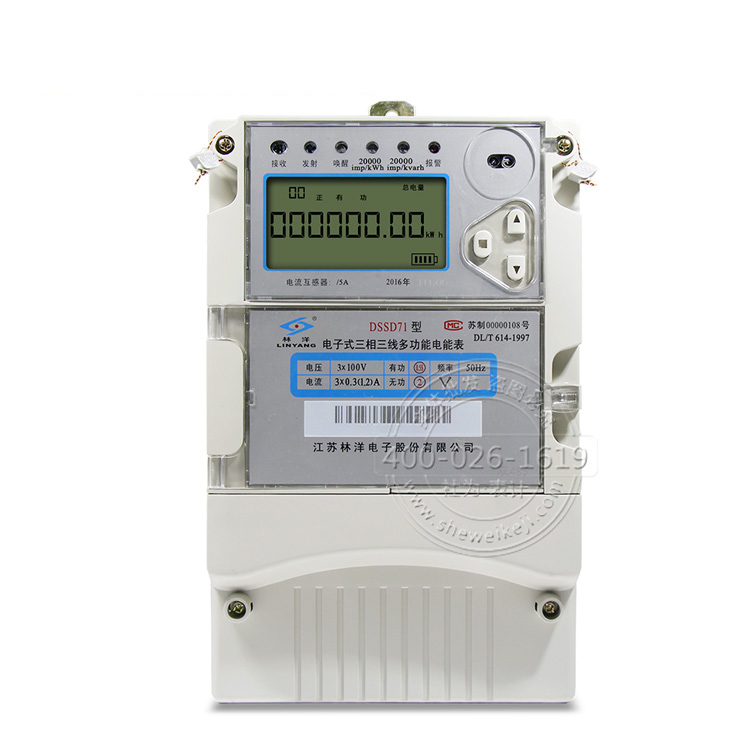

林洋DSSD71/DTSD71型电子式三相多功能电能表实拍图
