科陆DSSD718/719/720|DTSD718/719/720 三相多功能电能表
发表时间：2023-10-24 09:26:33 编辑：社为表计 浏览量：16743次 分享到：
科陆DSSD718/719/720|DTSD718/719/720 三相多功能电能表
基本功能
电能计量
a) 计量多时段正反向有功、无功电量和四象限无功电量。
b) 能储存当月、上月、上上月电量数据，可扩展至存储12 个月电量数据。数据转存时间为每月月末24 时（月初零时）或其它抄表日的任意时刻。
c) 正向有功电能计量可选择两种模式:
①正向有功电量；②正向有功电量+反向有功电量
d) 正向无功电量可选择如下模式：
①Ⅰ+Ⅱ；②Ⅰ+Ⅳ；③Ⅰ-Ⅳ；④ Ⅳ-Ⅰ；⑤ Ⅱ-Ⅲ；⑥ Ⅲ-Ⅱ
e) 反向无功计量可选择如下模式：
① Ⅲ+Ⅳ；② Ⅱ+Ⅲ
最大需量测量
a) 测量正反向有功、无功最大需量，四象限无功最大需量，分时段最大需量及其出现的日期和时间。
b) 可存储当月、上月、上上月需量数据。数据转存时当月的最大需量自动清零。
c) 需量周期可在5、10、15、30、60min 中选择，滑差式需量周期的滑差时间可在1、2、3、5min 中选择。需量周期应为滑差时间的整数倍5 倍及以上。出厂设置为：需量周期15min，滑差时间1 min。
d) 最大需量值除能在数据转存时自动复零外，也可以通过通讯口复零。复零时受密码保护。
e) 显示当前需量以及需量结束时间。需量周期结束时，从光耦输出一个脉冲信号。
费率和时段
最多有14 个时区，12 套不同的日时段表，每日最大可切换14 个时段。
最多有10 种费率，前四种费率定义为尖、峰、平、谷。
按月统计电量
本电表除给出当月正反向有功和无功总电量和分时电量、四象限无功总电量及分时电量外，还给出上月和上上月的电能量，此时“月”指的是结算周期，它可以是公历月的任意日、时至下一个公历月的相同日、时，也可以是公历月的月末24 时。
实时量测量
本电表能测量各相电压、电流、有功功率、无功功率、相角差、功率因数，总有功功率、无功功率和功率因数，电网频率。频率的分辨率为0.001Hz，电压、电流、有功功率的准确度为0.2 级（0.5 级、1 级等），无功功率的准确度为0.5 级（1 级、2 级等）。
监控记录
失压记录：三相中任一相或两相失压电能表均正常工作并分相记录累计失压时间，同时记录每相最近10 次失压发生时刻、结束时间，失压期间电量（正向有功电量、反向有功电量、正向无功电量、反向无功电量），平均电压、电流时间乘积(I×t)。失压的电压和电流判断阀值可设置。对于三相三线电能表，B 相失压是指B 相电压线开路，可在电能表液晶上直接显示失压情况，并且显示失压相别。
事件记录：为方便检查用电情况，电表可记录多种事件的发生时间及当时状态，如：过压、失压、断相、失流、清零、清需量、设置参数、掉电、上电等。其中过压的条件为当时电压值超过过压整定值（出厂默认为125%Un）。每种事件电能表保存最近10 次记录。
全失压记录：当三相全失压时，如果此时电流回路有电流，电能表累记全失压时间。
停电抄表
停电后,可以通过按键唤醒电表抄表，也可以通过红外通讯口唤醒电表，以便用抄表器抄表。
负荷曲线
提供按照用户设定的时间间隔对选定的内容进行滚动数据记录功能，可在1～1440 分钟间选择采样间隔时间。采样可选择：电压电流、总有无功功率、分相有无功功率、功率因数，有无功正反向总电量、四象限无功总电量、电压电流间夹角、总谐波含量。每一组数据可选择自己的采样间隔时间，可单独选择是否记录，记录带时标，记录数据采样时的“月、日、时、分”。
负荷曲线电压、电流可选择记录瞬时值、最大值、最小值、平均值。
总存储空间为2M 字节。
电量冻结
可通过RS485 总线广播电量冻结命令，也可以按预设的整点时间冻结某一时刻的所有电量，并记录冻结时间（月、日、时、分）。电量冻结预设时间有四组。
通信接口
本表具有两个完全独立的通信接口，可以同时进行工作。其中一个为红外口，工作在1200 波特率，另一个接口为电气隔离的RS485，波特率可设置。如有需要还可扩展一个独立的RS485 接口。通信规约符合DL/T645-1997《多功能电能表通讯规约》的要求。
负荷监控
当负荷超过设定值时，电能表判定为超负荷，电能表可声光报警，也可通过继电器输出控制信号。
谐波分析（选用）
可测量三相电压、三相电流波形失真度及32 次以内谐波分量。
脉冲输出
本电表面板上装有两个LED 指示灯，输出有功、无功功率脉冲，脉冲常数与电表规格有关，具体数值见电表铭牌。脉冲宽度为80ms。可用光电头进行电表误差检验。
本表辅助端子配有总有功、总无功光耦脉冲输出端口，脉冲参数与上述光脉冲相同。本表配有正向有功、反向有功、正向无功、反向无功四路远动脉冲光耦输出端口，一路需量周期结束信号输出口，一路时钟脉冲供检测实时时钟精度使用。
继电器输出
电表配置一路继电器输出，可选择在电表出现缺相、过压、失压、失流、超功率、电流不平衡、逆相序等情况时触发或不触发。
声光报警
电表可选择在缺相、过压、失压、失流、超功率、电流不平衡、逆相序、电池欠压等状况下报警或不报警，当声光报警时，按下3#键，声音报警停止，但光报警继续。

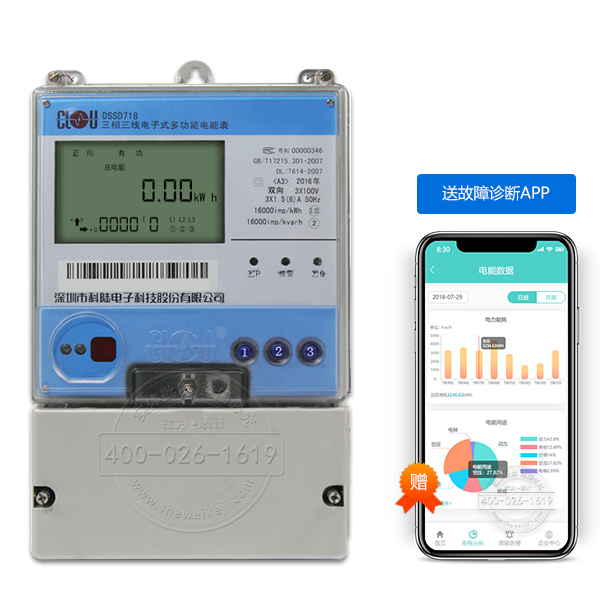

科陆DSSD718/719/720|DTSD718/719/720 三相多功能电能表实拍图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
