深圳科陆DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B
发表时间：2020-03-13 17:08:22 编辑：社为表计 浏览量：16738次 分享到：
深圳科陆DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B
1.1 概述 皇家导航网 http://www.hc362.com/
DTSD/DSSD719-B（720-B）三相四线/三相三线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997、DL/T645-1997等设计制造。它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、功率因数和频率等；能检测并记录各相失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。适用于各电厂、变电站、计量关口和企事业单位。
1.2 工作原理简述

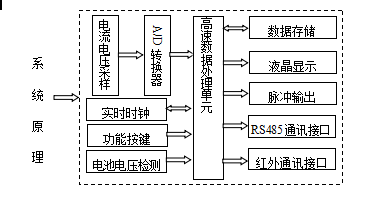

本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、实时时钟、数据接口设备组成。在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
1.3. 主要技术参数
|
型号
|
DTSD/DSSD719-B
|
DTSD/DSSD720-B
|
|
|
级别
|
有功
|
0.5S
|
1
|
|
无功
|
2
|
2
|
|
|
额定电压
|
DSSD：3×100V
DTSD：3×57.7V/100V 3×220V/380V
|
||
|
标定(最大)电流
|
互感器接入式：3×1(2)A 3×1(4)A 3×1.5(6)A 3×5(6)A 3×5(20)A
直接接入式：3×10(40)A 3×20(80)A 3×30(100)A
|
||
|
功耗
|
电压
|
＜1W/2VA(外电源0.5VA)
|
|
|
电流
|
＜1VA
|
＜4VA
|
|
|
工作温度
|
-25～55℃
|
||
|
极限工作温度
|
-35～65℃
|
||
|
相对湿度
|
≤85%
|
||
|
电压范围
|
额定电压 ±30%
|
||
|
频率
|
50Hz/60Hz
|
||
|
启动电流
|
0.001In
|
||
|
MTBF
|
≥5′104h
|
||
|
设计寿命
|
15年
|
||

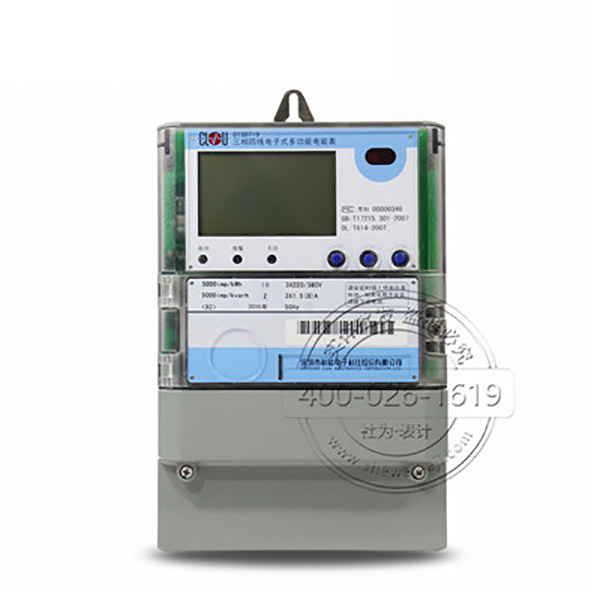

深圳科陆DTSD719-B/DTSD720-B/DSSD719-B/DSSD720-B实拍图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
