深圳科陆CL790D用电管理终端|CL790D
发表时间：2022-08-01 14:49:12 编辑：社为表计 浏览量：16703次 分享到：
深圳科陆CL790D用电管理终端|CL790D
概述
CL790D系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持并采用先进的GPRS公用无线通信网络技术（支持多种远程通讯方式，CDMA，电话MODEM等，以GPRS为主介绍），是实现需求侧管理现代化的重要组成部分，也是电力负荷管理系统的配套终端产品，和电力负荷管理主站配合可实现负荷的监测与控制，并能够实现自动抄表、计量设备监测和防窃电，以及各种负荷闭环控制和异常告警功能，是电力营销自动化系统中具有较高的实用价值的终端产品。
系统特点
1、采用高速32位嵌入式处理器DSP和嵌入式实时多任务RTOS操作系统；
1、内部嵌入高速高精度的采集模块，实现实时高速电能计算，特别是在负荷波动大、谐波含量高的运行状况下依然能够保证采样和电能计量精度；
3、终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；
4、支持《电力负荷管理系统数据传输规约-2004》，《电力负荷管理系统数据传输规约-2005》（国家电网公司）及扩展通讯规约，支持TCP/UDP/SMS传输模式；
5、与电能表的通信支持DL/T645-1997（部颁规约）、科陆、威胜、浩宁达、福建标准、ABB、IEC1107、红相EDMI、兰吉尔/西门子B/D表等多种国内外常用表计规约；
6、宽电压范围设计使其具有更高的可靠性，更加适应工作环境；
7、全新的维护概念：具有功能强大的组态功能，可以在当地/远方方便地修改设备参数，支持当地/远方软件的在线升级；
8、具有远方遥控、本地闭环控制功能，支持开关状态输入和计量箱门打开报警，与主站配合可靠地实现防窃电功能；
9、大容量的主板FLASH存储芯片保证各种数据的方便存储；
10、密封式设计，ABS防水阻燃材料，壁挂式结构、体积轻巧、安装方便。
主要技术指标
|
规格
|
电压
|
3×100V 3×57.7V/100V 3×220V/380V
|
|
电流
|
1.5 (6) A 5 (6) A 5 (10) A 5 (20) A
|
|
|
精度
|
电压电流
|
0.5％
|
|
有功功率
|
1％
|
|
|
无功功率
|
2％
|
|
|
有功电能
|
1％
|
|
|
无功电能
|
2％
|
|
|
工频耐压
|
2KV
|
|
|
冲击电压
|
6KV
|
|
|
静电放电
|
8KV
|
|
|
快速脉冲群
|
电源回路 4KV
|
|
|
信号回路 2KV
|
||
|
浪涌
|
共模 4KV
|
|
|
差模 2KV
|
||
|
工作温度
|
-35～70℃
|
|
|
极限工作温度
|
-40～75℃
|
|
|
相对湿度
|
≤95%
|
|
|
电压范围
|
额定电压 ±30%
|
|
|
频率范围
|
50Hz±5%
|
|
|
MTBF
|
≥5×104h
|
|
|
设计寿命
|
15年
|
|
|
外形尺寸
|
长×宽×厚=282mm×180mm×95mm
|
|
|
净重
|
2．4kg
|
|
|
电池寿命
|
10年
|
|
|
电池连续工作时间
|
≥3年
|
|
|
硬件接口
|
RS485：2路
红外接口：1路
RS232：1路
GPRS/CDMA通信口：1路
遥信：4路
脉冲输入：4路
遥控：4路
告警输出：1路
显示：160x160点阵LCD汉字显示
|
|
工作原理概述
CL790D系列用电管理终端采用高速32位嵌入式处理器＋DSP的高性能CPU，通过高精度AD转换器对二次侧电压电流进行高速的采集、分析、运算，并将记录下的各种数据存储在FLASH中；通过先进的GPRS公用无线通信技术，在远方主站可以召测实时数据、历史数据并可以实现功率控制、电量控制和远方直接控制。

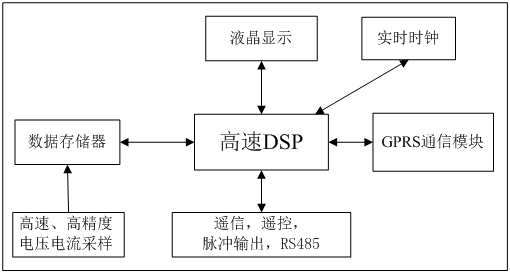

图1 系统原理框图

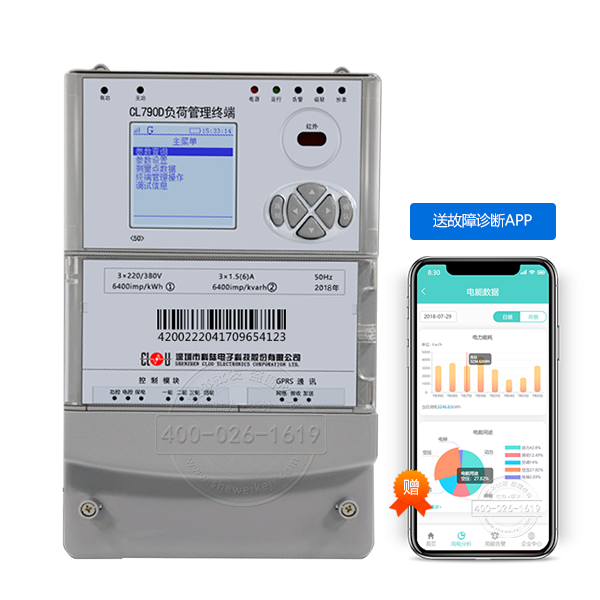

深圳科陆CL790D用电管理终端实拍图
