青岛鼎信载波集中器DJGZ23-DX

一、概述

DJGZ23-DXC型集中器是用电信息采集系统的重要组成部分。应用现代数字通信技术、嵌入式技术、计算机软硬件技术等进行用电需求侧信息采集与分析处理。该型产品电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的温度自适应能力范围；宽电压范围设计使其具有更高的可靠性；可以在本地/远程方便地修改设备参数，支持当地/远方软件的在线升级；大容量的主板FLASH存储芯片保证各种数据的方便存储；ABS防水阻燃材料，壁挂式结构、体积轻巧、安装方便。该产品具有功能强大、使用简单、运行稳定、维护方便、可靠性高、存储容量大、开放性好、性价比高的特点，能够很好的满足用户的应用需求。

二、终端主要功能

1.1 数据采集

终端可实时采集指定电能表的相应数据项，或采集采集器存储的各类电能数据、参数和事件数据；终端可实时采集开关位置状态和其他状态信息，发生变位时应记入内存，并在最近一次主张能查询时向其发送该变位信号或终端主动上报。

1.2 数据管理和存储

1.2.1 实时和当前数据

生成和存储实时和当前数据

1.2.2 历史月、日数据

II型集中器将采集的数据在月末零点（每月1日零点）、日末（次日零点）形成各种历史月、日数据，要求保存每个电能表最近31天日数据和最近12个月的月数据。

1.2.3 曲线数据

II型集中器可选定某些用户为重点用户，按照采集间隔1小时生成曲线数据，电能数据存储时可带有时标。

1.2.4电能表运行状况监测

终端可监视电能表运行状况，相序异常、电表开盖记录、电能表运行状态字变位、电能表发生参数变更、时钟超差或电能表故障等状况时，按事件记录要求记录发生时间和异常数据。

1.3安全管理与用户权限

对于终端所有参数必须根据密码权限来设置。

1.4 数据传输

终端按主站命令的要求，定时或随机向主站发送终端采集和存储的功率、最大需量、电能示值、状态量等各种信息。 与主站的通信协议符合Q／GDW 1376.1-2013《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》。 终端具有流量控制措施。

1.5 终端维护

终端可自动进行自检，发现设备异常应有事件记录和告警功能。

终端接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零。

终端软件可通过远程通信信道实现在线软件升级；终端进行远程软件下载时，终端软件具有断点续传能力；另外终端能统计与主站的通信流量。

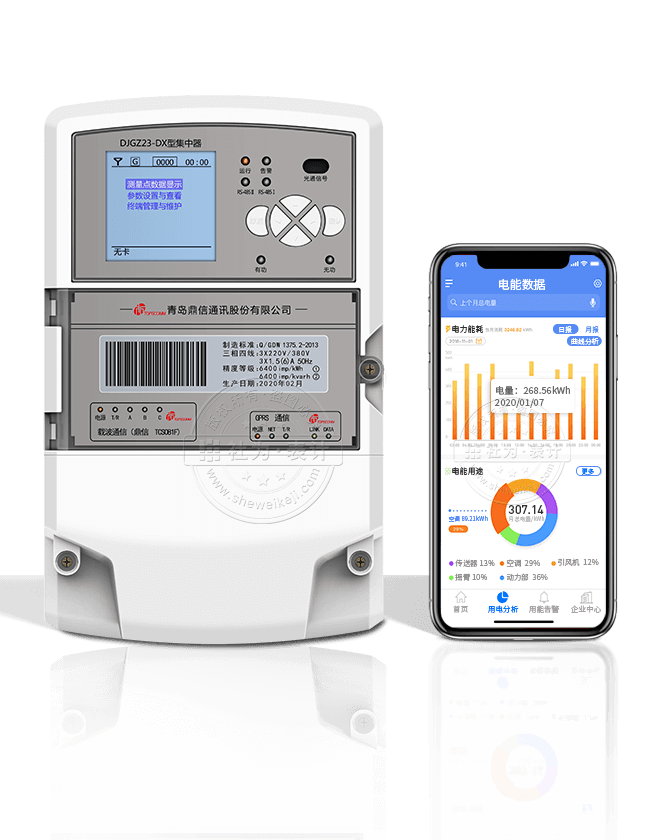

青岛鼎信载波集中器DJGZ23-DX实拍图
