林洋DTZ71型电子式三相四线多功能电能表

一． 概述

DSZ71产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。

二． 引用标准

我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。各项技术指标符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.211-2006》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DL/T 645-2007》、Q/GDW1354-2013、Q/GDW1356-2013等国家标准以及行业标准。

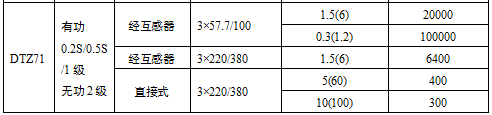

三． 主要规格型号

注：可根据用户需要制造特殊规格的表。

四. 产品主要技术指标

1. 计时准确度：日计时误差≤0.5s/d（23℃），误差≤1.0s/d（-30℃～+70℃）。

2. 潜动：电压线路加115%Un,当电流回路电流为0.0004Ib时，电能表输出的脉冲不多于1个。

3. 电压范围：规定的工作范围：0.9 Un～1.1Un；扩展的工作范围：0.8Un～1.15Un；极限工作范围：0.0Un～1.15Un。

4. 参比频率：50Hz

5. 准确度等级：0.5S级、0.2S级。

6. 功率消耗：每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。

7. 电池容量：≥1.2Ah。

8. 环境条件

a． 正常工作温度:       -25℃ ～ +60℃

b． 极限工作温度范围：  -45℃ ～ +70℃

c． 贮存与运输温度范围：-45℃ ～ +70℃

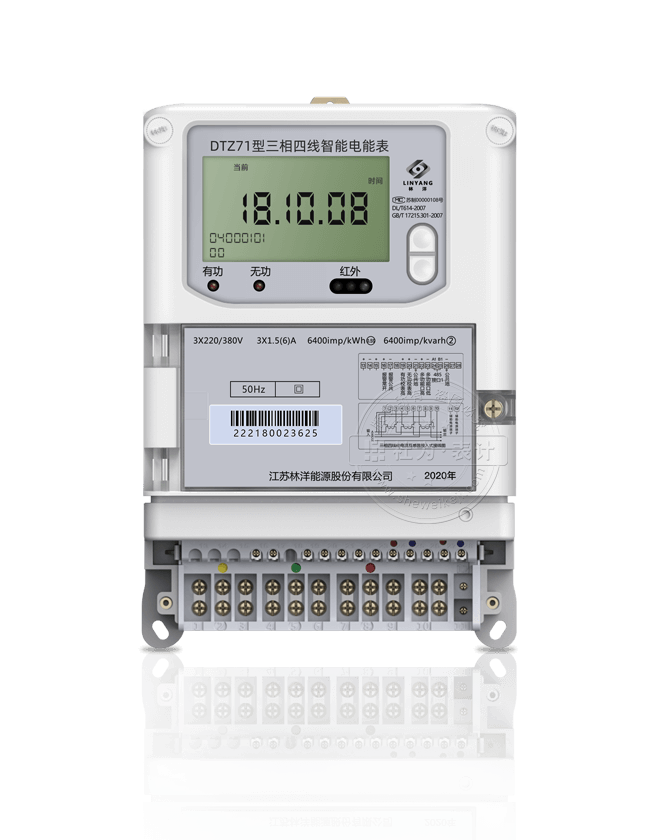

三星DTZ71型三相电子式电能表图
