江苏林洋DDS71单相电子式电能表
发表时间：2023-10-24 08:55:42 编辑：社为表计 浏览量：18530次 分享到：

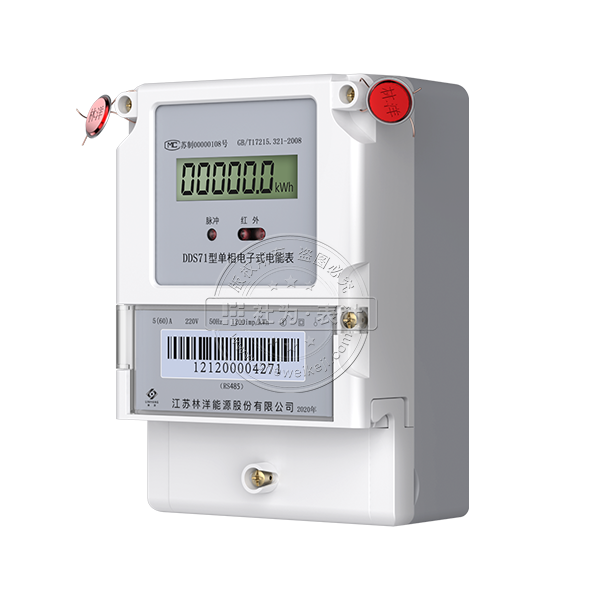

江苏林洋DDS71单相电子式电能表
一． 概述
DDS71系列电子式单相交流有功电能表是采用大规模集成电路以及SMT先进技术制造的国内新产品，具有高精度、高可靠性、高过载、低功耗、体积小、重量轻等特点，其用途是供计量额定频率为50Hz的交流单相有功电能。
二． 引用标准
DL/T645-1997电能表通信规约
国家标准GB/T17215-2002《1级和2级静止式交流有功电能表》等同国际标准
三． 主要规格型号
四． 工作原理
用户消耗的电能，由电能表内分流器或电流互感器进行电流采样，由电阻分压器进行电压取样，通过用户消耗的电能，由电能表内分流器或电流互感器进行电流采样，由电阻分压器进行电压取样，通过A/D转换后将电流信号与电压信号一起送到乘法器，乘积信号再送到V/F变换器，经分频后输出脉冲到CPU，CPU一方面将电量累计入内部存储器，另一方面通过液晶显示器将累计电量显示出来。
当具有反向指示功能时，电压电流间相位或相零电流存在一定差异，会分别启动相应状态指示灯显示其运行状态；差异消失时，指示状态恢复。
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
