东方电子威思顿DTSD178/DSSD718|DTSD179/DSSD719三相电子式多功能电能表

1. 概述

DT(S)SD178/DT(S)SD179系列电子式三相电能表,是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础,采用先进的大规模集成电路,成熟的软件算法,低功耗设计以及SMT工艺,根据IEC687 和GB/T17883-19990.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-19992级和3级静止式交流无功电度表》、DL/T614-1997《功能电能表》、DL/T 645-1997《多功能电能表通信规约》等标准的要求设计制造。本产品集各种计量、显示、通讯、监控等功能于一身,可以精确地分时计量三相正反向有功电能四象限无功电能以及需量;精密实时测量三相电压、电流、有功无功功率、功率因数等;检测并记录失压、失流、断相等事件;可实现远程和本地抄表、编程等功能。本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

2. 工作原理

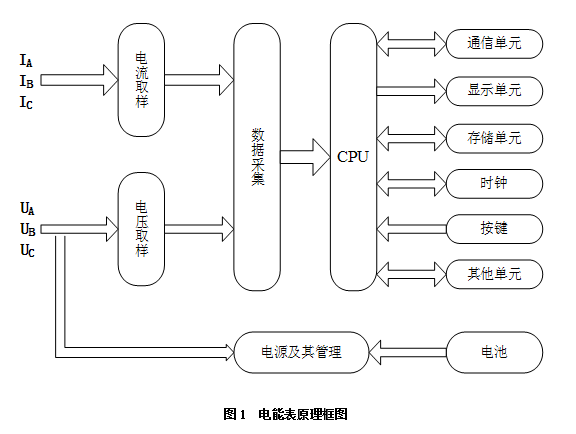

基本工作原理如图1所示。


3.主要规格型号

型号

类别

准确度等级

参比电压

电流范围

有功

无功

DSSD178

三相三线

0.5S

2.0

3×100V

3×0.3(1.2)A3×5 (6)A

DSSD179

1.0

DTSD178

三相四线

0.5S

2.0

3×57.7/100V

3×0.3(1.2)A3×5 (6)A

DTSD179

1.0

3×220/380V

3×0.3(1.2)A3×30 (100)A

本系列电能表根据功能不同可划分为多功能、复费率等具体型号。

4.主要功能

注:以下所述的各种功能是现有的所有功能的汇总,可以选择和扩充。各个型号的电表所拥有的功能随型号不同而有一定差异,详情请向相关人员咨询。

4.1 电能计量及需量测量功能

4.1.1分费率计量正、反向有功电能和四象限无功电能。四象限无功可任意组合累加,归结为正反二类无功并显示。 在指定的抄表日自动进行数据转存,能贮存多个月或多个抄表周期的电能数据(默认存储3个月或3个抄表周期数据)。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。在指定的抄表日自动进行数据转存,且当月的最大需量值自动复零。能贮存多个月或多个抄表周期的最大需量数据(默认存储3个月或3个抄表周期数据)。

4.1.3需量周期可在5、10、15、30、60min中选择。滑差式需量周期的滑差时间在1、2、3min中选择。需量周期应为滑差时间的整数倍5倍及以上。出厂默认设置:最大需量周期为15min, 滑差时间为1min。

4.2实时量测量功能

测量所接入线路的电压、电流、有功功率、无功功率、功率因数等实时量数据。

4.3 费率和时段

具有最大12个时区、12个时段、10套日时段表、5个费率。前4个费率可定义为尖峰平谷中的任意一个(通过维护软件设置,但不能有重复)。

4.4 显示功能

支持自动循环显示和按键查询显示、遥控显示3种显示模式,可通过红外光口、RS485或RS232通讯口对循显内容、循显切换时间、按键显示内容、显示模式切换时间等进行设置。可单独设置停电抄表时的显示内容。

4.4.1循环显示功能

上电后,在无按建操作时,处于自动循环显示状态,电表将自动轮流显示预先设置轮显编码的相关数据项,数据项的显示切换时间间隔为循显时间(出厂默认值:5s)。

4.4.2按键显示功能

若有按键操作,则进入按键查询显示状态,通过显示控制按键可以向前或向后翻查预先设置的键显编码的相关数据项。若不再操作按键,则延时超过设定的显示模式切换时间(停显时间,出厂默认值:60s)后将返回到自动循环显示状态。

4.5 记录统计功能

4.5.1失压记录

某相电压小于设定失压门限,电流大于设定的失压电流门限,开始记录失压事件。

记录总及各相失压的次数以及累计失压时间;记录最近4次失压事件,内容包括:总及各相失压起始时间及总电量(正向有功和反向无功)、结束时刻及总电量(正向有功和反向无功)。

4.5.2断相记录

某相电压小于设定断相门限,电流小于设定的断相电流门限,开始记录断相事件。

记录总及各相断相的次数以及累计断相时间;记录最近4次断相事件,内容包括:起始时间、结束时间。

4.5.3失流记录

某相电流小于设定失流门限,但该相电压大于设定失流电压门限,开始记录失流事件。

记录总及各相失流的次数以及累计失流时间;记录最近4次失流事件,内容包括:起始时间、结束时间。

4.6 负荷曲线记录功能(可选)

按照用户设定的时间间隔对电压、电流、电量、功率等数据内容进行滚动数据记录,间隔时间可设定,出厂默认设置为15分钟。

4.7自检及报警功能

1、上电自检主要检查EEPROM中数据的有效性,由液晶显示器显示相应错误代码。

2、运行期间自检若出现错误,如电池欠压等,在液晶显示器将显示相应的错误报警信息。

3、电表上设有硬件看门狗。

4、具有电网相序检测功能,如果进线相序错误,则液晶会给出逆相序指示。

5、可在液晶上显示线路状态信息,包括:失压、失流、断相、电能方向等。

4.8综合防窃电功能

硬件方面: 采用防窃电外壳,端子盖加铅封后,用户无法改动电压电流线。

不破坏铅封,用户无法按下编程开关,不按下编程开关,就不能改动表内部的参数或数据。

软件方面:三级密码保护。

编程状态超时自动退出。

用电异常信息记录或告警(逆相序、失压、断相,掉电/上电,过压等事件)。

所有参数、功能设置、电量、需量、负荷曲线清零等(除广播校时外)加有硬件保护即编程按键和软件权限限制,且所有上述操作都需要用红外维护电缆或RS485/RS232通讯器配合专用维护软件来实现。


东方电子威思顿DTSD178/DSSD718|DTSD179/DSSD719三相电子式多功能电能表实拍图


注:想要了解更多说明书详情,请点击上面的 说明书下载 按钮,下载查看,谢谢!
