    单相电子式电表怎么接线|单相电子式电表接线图

    单相电子式电能表接线一般分为两种,直接接入法和经互感器接入法;直接接入法又分为一进一出和两进两出;经互感器接入法也分为一进一出和两进两出。本文就单相电子式电表接线作简单介绍。

    1、直接接入法:

    如果负载的功率在电能表的允许的范围内,即流过电能表电流线圈的电流不至于导致线圈烧毁,那么就可以采用直接接入法。直接接入法:单相电度表共有4个接线端子,从左至右1、2、3、4编号,如下图:

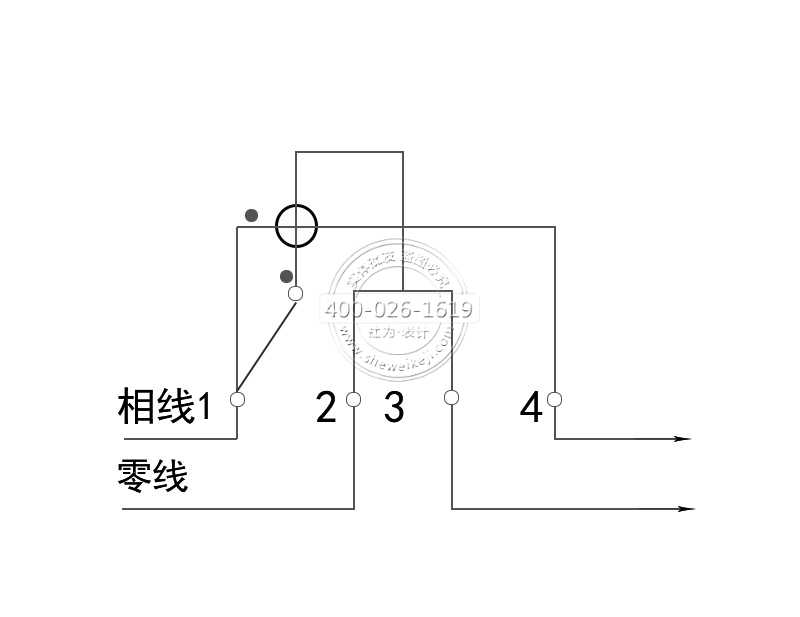

    ① 单进单出接线图:由1、3进线,2、4出线。

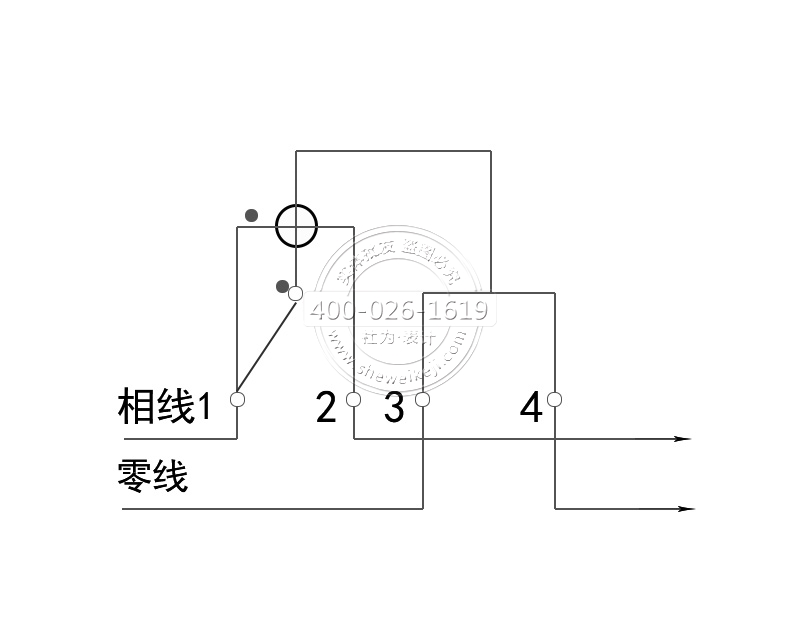

    ② 双进双出接线图:即1、2进线,3、4出线。


    1、经互感器接入法:

    在用单相电能表测量大电流的单相电路的用电量时,应使用电流互感器进行电流变换,电流互感器接电表的电流线圈,接法如下:

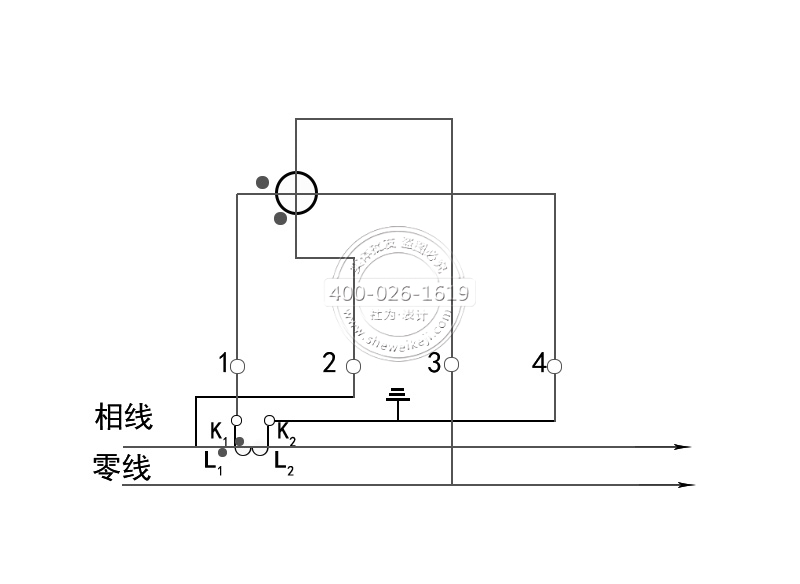

    ① 经电流互感器单进单出接线图:

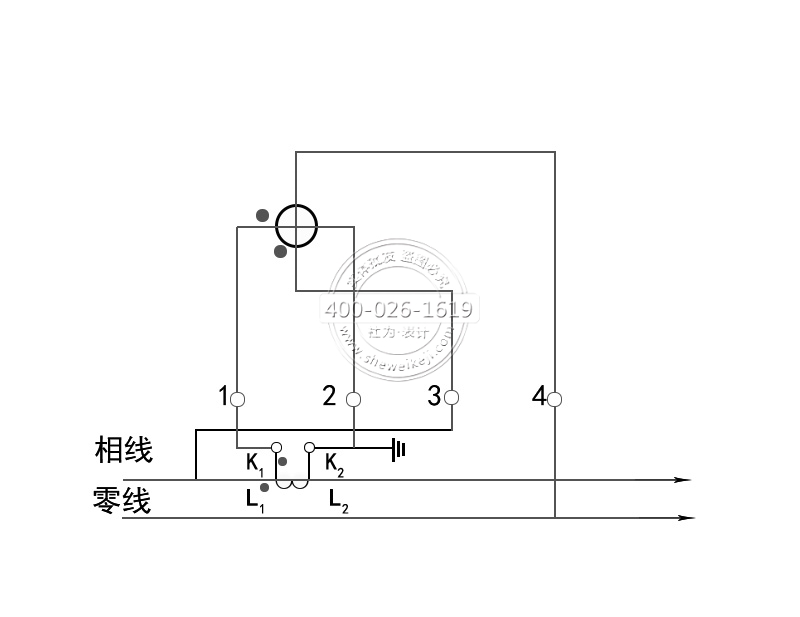

    ② 经电流互感器双进双出接线图:
